Gitara1 - melodije na dodir

Napredni | MakeCode, Python | Izvodi (pinovi), Zvuk | Električna energija, Elektronika, Ulaz (Input)/izlaz (Output), Zvuk

1. korak: Napravi

Što je to?

Prvi korak u stvaranju gitare od micro:bita: odsviraj razne melodije pomoću micro:bitova senzora za dodir.

Ova dva videa prikazuju što ćeš napraviti i kojim kodom:

Uvod

Vodič za kodiranje

Kako to radi

  • Ovo je slično projektu Jukebox, no neće se koristiti micro:bitove tipke, nego ćeš napraviti vlastiti uređaj za ulazni signal na dodir, koristeći kablove s hvataljkama i metalnu foliju spojenu na micro:bitove pinove.
  • Flashaj program na svoj micro:bit. Priključi slušalice na pinove 0 i GND da bi mogao čuti zvuk – za detalje vidi projekt Napravi buku (Make some noise).
  • Pričvrsti hvataljke na pinove 1, 2 i još jednu na GND. Jednim prstom dotakni GND, a drugim žicu spojenu na pin 1 i zatim žicu na pin 2. Ovisno o tome koji pin dotičeš, trebale bi se čuti razne melodije.

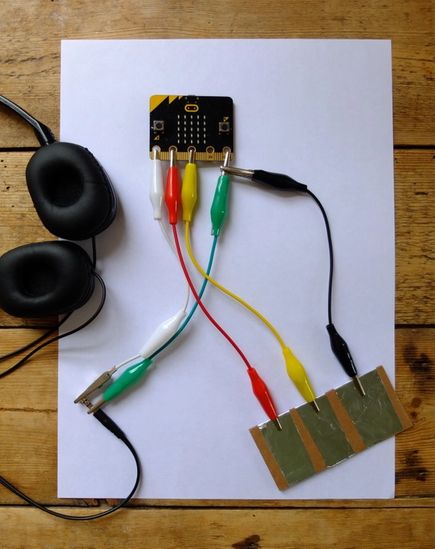

slika koja pokazuje kako se komadići srebrne folije povezuju s micro:bitovim pinovima 1, 2 i GND.
  • Micro:bit koristi pin 0 kao analogni izlaz, varirajući električni signal kako bi stvorio audio (zvuk). Pinove 1 i 2 upotrebljava kao ulaze na dodir. Kada dotakneš jedan od tih pinova i GND pin (uzemljenje), zatvaraš strujni krug. Micro:bit registrira slab električni signal koji prolazi kroz tebe pa zatim program aktivira sviranje melodije.

Što ti treba

  • micro:bit, baterije prema potrebi
  • Uređivač MakeCode ili Python
  • slušalice, zujalica ili pojačani zvučnik
  • 5 kabela s hvataljkama
  • po želji karton, metalnaa folija, ljepilo i škare kako bi napravio gitaru ili klavijaturu

2. korak: Kodiraj

3. korak: Unaprijedi

  • Napravi tipke od folije i kartona. Oblikuj ih tako da izgledaju kao klavijatura ili gitara.
  • Promijeni melodije koje sviraju kad takneš metalnu foliju.
  • Programiraj vlastite melodije.
